System 20 PRO

スペシャルサイトはこちら >>
System 20 PRO システムラインナップ

セットアップ不要で公演やイベントなどで、手軽に使えるバリエーションを用意。

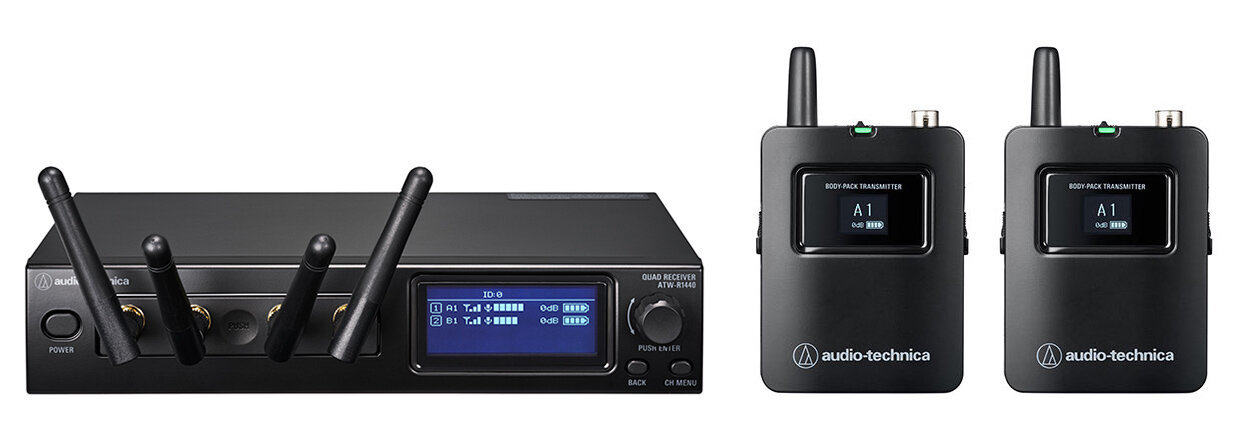

セットの構成：4chレシーバー ATW-R1440 ×1、ボディパックトランスミッター ATW-T1401 ×2
4chレシーバー：ATW-R1440

1Uハーフで4ch出力を実現する次世代レシーバー

●1Uハーフで4チャンネル出力を実現

●ネットワーク対応

●マルチペアリングに対応

1台のレシーバー1chに最大4台のトランスミッターを事前登録できます。トランスミッターの電源ON/OFFだけでレシーバーと自動接続。毎回ペアリングを行う必要がなく、スムーズなトランスミッターの持ち替えが可能です。また専用ソフトウェア Wireless Manager でも設定することができます。

●Ch4はMIX出力として使用可能

●トランスミッターの設定はレシーバーからリモートコントロール可能

●専用ソフトウェア Wireless Manager によるRFスキャン

●HDモードと標準モードの切り替えが可能

●2.4GHz帯の中で最大20チャンネルの同時使用が可能

レシーバーを5台接続することで、HDモードでは最大20チャンネルの同時使用が行えます。また、標準モードでは最大10チャンネルの同時使用が可能です。

●誤動作を防止するオートロック機能に対応

●Syslogの利用が可能

障害発生時や受信レベル低下時に通信データを出力できるため、電波環境の調査や安定運用のサポートに活用できます。

●ラックマウントアングル付属

ラックマウントアダプターはレシーバー2台を連結するジョイントプレートとして使用できます。

●レシーバーユニットは外部設置可能で幅広い用途に対応

室内の天井や壁、さらに別の部屋へ展開できるなど場所を選ばず設置可能。レイアウトの柔軟性を高め、さらに安定した音声通信を実現します。

＊レシーバーユニットに接続するLANケーブルはCat.5のストレートタイプを使用し、長さは100m以下にしてください。

●使用周波数をコーディネートするリンク接続

リンク接続で最大5台までレシーバーを接続可能。レシーバー間の通信フレームの同期を取り、多チャンネル運用時の安定を確保します。

＊マイクロホン本体は付属しておりません。

●専用ソフトウェア Wireless Manager でトータル管理が可能
ボディパックトランスミッター：ATW-T1401

デジタルワイヤレス System 20シリーズ専用トランスミッター

●24bit/48kHzのハイビットレートで高音質を実現

●2ch充電器 ATW-CHG3a/A・ATW-CHG3Na/A で充電可能

●充電式電池を採用し、長時間の使用でもストレスフリー

●ミュートスライドスイッチ

●有機ELディスプレイ

●ダイバーシティ方式により、安定した音声通信を実現

●ボディパックトランスミッターの内部に、2本のアンテナを搭載

●最大約15時間の運用が可能

●cWコネクター入力はマイクロホンと楽器に両対応するMIC/INST設定が可能

通信周波数帯: 2,402～2,480MHz
ダイナミックレンジ: 120dB(A-weighted),typical
全高調波歪率: < 0.05%,typical
動作範囲*1: 60m
＊1 干渉信号のない開けた環境。
システム周波数特性*2: 20～20,000Hz
＊2 取り付けるマイクロホンにより異なります。
遅延: Standard: 2.8ms
HD mode: 6.7ms
オーディオサンプリング周波数: Standard: 24bit/48kHz
HD mode: 24bit/48kHz
暗号化方式: AES128
最大同時使用*3: Standard：10チャンネル
HD mode：20チャンネル
＊3 地域や環境によって異なります。

レシーバーユニット外部接続ポート: RJ45
NETWORKポート: RJ45：Fast Ethernet
LINK IN／OUTポート: RJ12
出力レベル: LINE最大：+22dBu(+20dBV)
LINEユニティ：-20dBu(-22dBV)
MIC最大：-12dBu(-10dBV)
MICユニティ：-50dBu(-52dBV)
消費電力: 3.7W
電源: DC12V 0.5A(ACアダプター)
動作温度範囲: 0～+40ºC
外形寸法: H42.5×W209.8×D165.6mm
質量: 740g
●付属品: ACアダプター、ACアダプター用刃先、ラックマウントアダプター(短)、ラックマウントアダプター(長)、固定用ネジ×5、連結ケーブル(30cm)、ゴム脚×4

変調方式: GFSK
受信感度: −90dBm,typical
アンテナ: λ/2ダイポールアンテナ、ダイバーシティ
外部接続ポート: RJ45
電源: DC12V(RC14)
動作温度範囲: 0～+40ºC
外形寸法: H18.7×W86.0×D70.2mm
質量: 77g
●付属品: ユニットホルダー、ホルダーカバー、木ネジ×2、アンテナ×4

変調方式: GFSK
受信感度: −90dBm,typical
アンテナ: ダイバーシティ
入力端子: 4ピンロッキングコネクター
ピン1：GND
ピン2：INST INPUT
ピン3：MIC INPUT
ピン4：DC BIAS +10V
電池: DC3V(単3形電池2本)
動作温度範囲: 5～+40ºC
電池寿命*: 単3形アルカリ乾電池：約15時間
単3形ニッケル水素電池：約14時間30分
単3形リチウム乾電池：約29時間
＊使用条件により異なります。
外形寸法: H107.4×W63.7×D22.7mm
質量(電池除く): 80g

（改良などのため予告なく変更することがあります。）
