充電器(連結用)

{{ branch.model }}{{ branches[branch.id].status == 3 ? '生産完了' : '' }}{{ branches[branch.id].release_at }}{{tag}}

希望小売価格 ¥{{ branch.price_add_tax }}(税抜 ¥{{ branch.price }})

オープン価格

最大5台までの連結充電や急速充電に対応。優れた視認性でステータスを把握しやすい充電器

取扱説明書
仕様書
製品画像
  • RoHS対応製品
    • 連結充電や急速充電に対応

      最大5台までの連結充電や急速充電に対応

      ATIR-CHG1/LK:充電イメージと表示部

      ATIR-1000シリーズのトランスミッター用充電器

      ●充電器 ATIR-CHG1/A との連結用

      最大5台(トランスミッター10台分)まで連結可能*¹

      充電開始を音で知らせるアラート機能を搭載

      充電状態を3つのインジケーターで表示

      授業やセミナーなどですぐに使える、15分充電で1.5時間*²使用可能な急速充電対応

      付属のハーネスを利用して外部への信号送出、充電状況の遠隔監視が可能

      会議システム ATUCシリーズATCS-60シリーズ 用トランスミッター

       ATIR-T1002CS | ATIR-T1001CSにも対応



       *¹ATIR-CHG1/A 1台に対し、ATIR-CHG1/LK を最大4台(計5台)まで連結できます

       *²使用条件により異なります。

      ATIR-1000 Series:イメージ



      <充電器の連結>

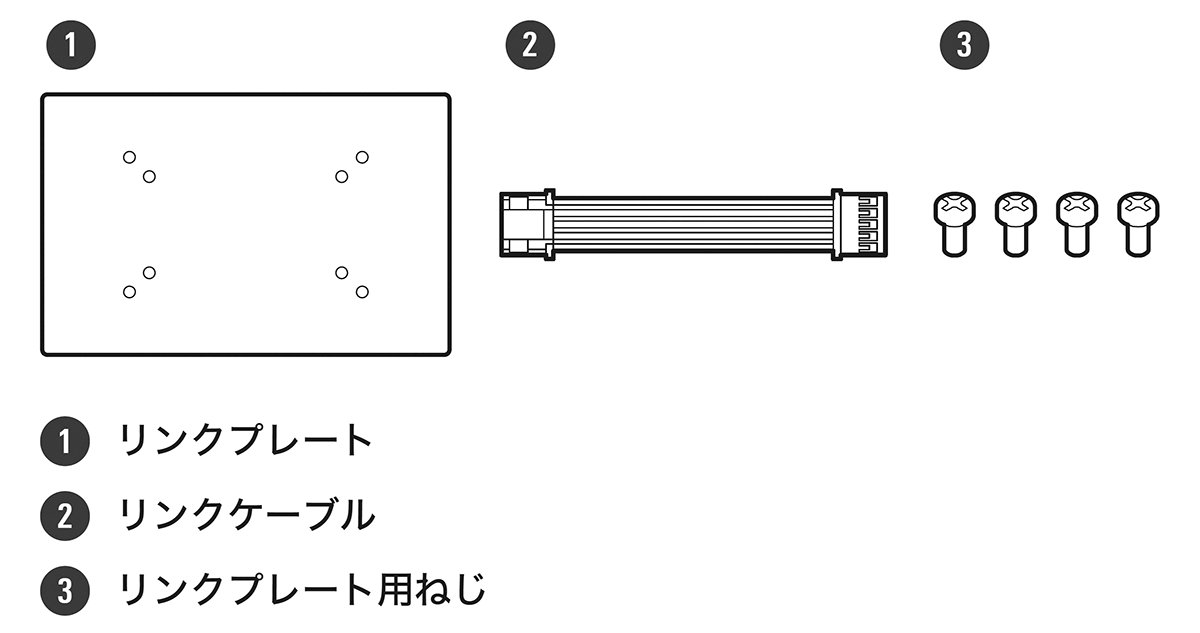

      充電器の連結に必要なリンクプレート・リンクケーブル・リンクプレート用ねじセットがが付属しています。

      *ACアダプターは付属していません。

      ATIR-CHG1/LK:連結に使用する付属品

充電方式
CC-CV充電
電源
DC12V 3.0A
充電出力
トランスミッター1〜4個充電時:DC4.1V 1408mA
トランスミッター5〜6個充電時:DC4.1V 960mA
トランスミッター7〜8個充電時:DC4.1V 704mA
トランスミッター9〜10個充電時:DC4.1V 576mA
消費電力
トランスミッター2個充電時:17.5W
5台連結してトランスミッター10個充電時:35W
充電時間
トランスミッター1〜4個充電時:約3.5時間
トランスミッター5〜6個充電時:約4.5時間
トランスミッター7〜8個充電時:約5時間
トランスミッター9〜10個充電時:約6時間
※使用条件により異なります。
充電インジケーター点灯パターン
トランスミッター未挿入:消灯
34%未満:1個点灯(赤)
34〜67%未満:2個点灯(赤)
67%以上:3個点灯(赤)
充電完了:3個点灯(緑)
充電エラー:全点滅(赤)
動作保証温度
5~40℃
外形寸法
H76×W162.8×D84.3mm
質量
約399g
状態出力端子
JST製 B8B-ZR
付属品

リンクケーブル、リンクプレート、リンクプレート用ネジ×4、状態出力ハーネス

( 改良などのため予告なく変更することがあります。)

型番

ATIR-CHG1/LK

発売日

2023年10月02日
